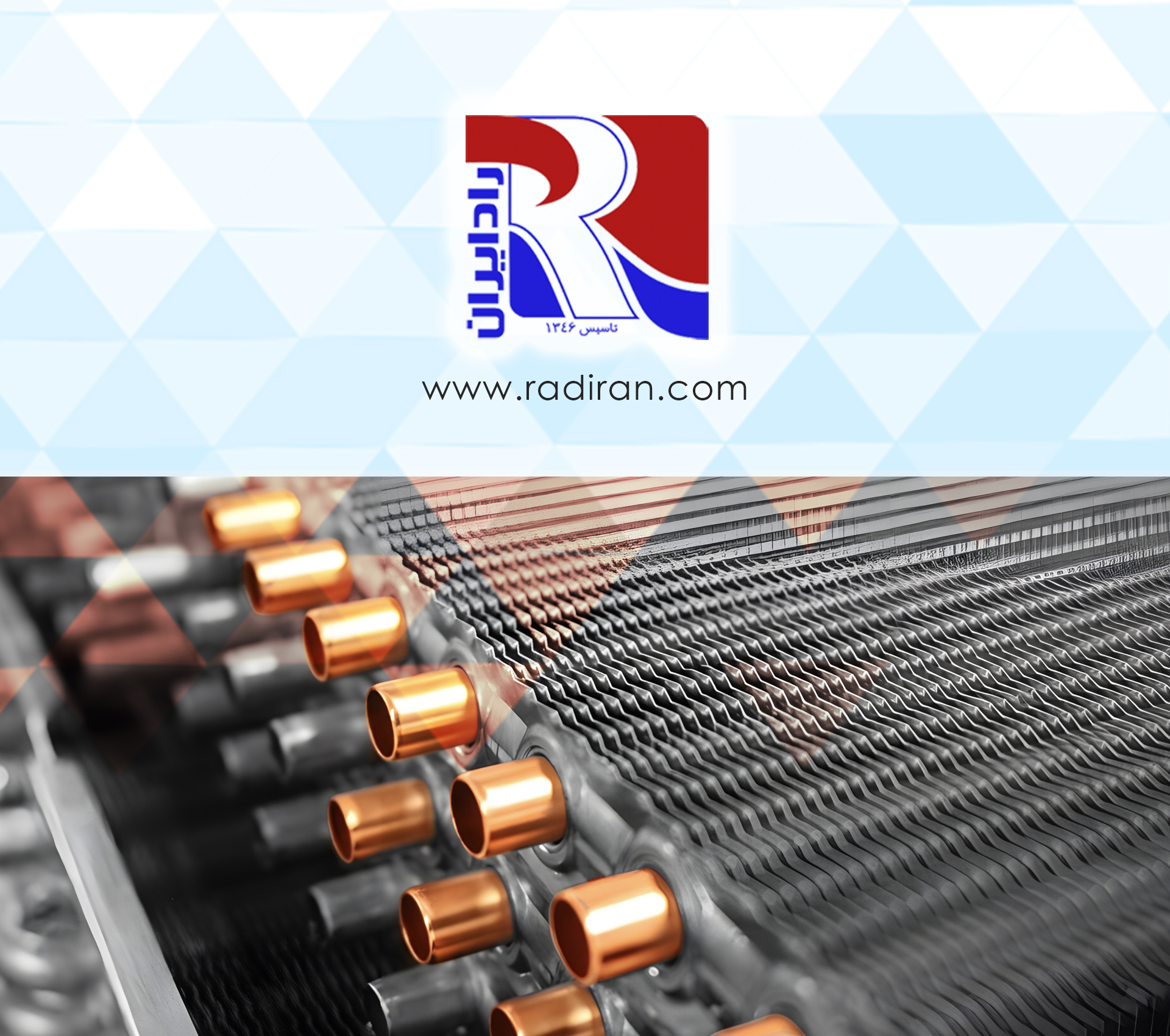

خطاهای رایج در نصب مبدلهای حرارتی
- نصب کویل فینتیوب در سیستمهای تهویه مطبوع و تبرید اگرچه متداول است، اما به دلیل حساسیتهای حرارتی و هیدرولیکی، خطاهای اجرایی میتواند عملکرد و عمر مفید دستگاه را بهشدت کاهش دهد. در ادامه مهمترین خطاهای رایج و پیامدهای فنی آنها آورده شده است:
- انتخاب نادرست موقعیت و جهت جریان
- خطا: نصب کویل بهگونهای که جهت جریان هوا یا سیال با طراحی سازنده همخوانی نداشته باشد (مثلاً معکوس بودن جهت لولهها یا فن).
- پیامد: کاهش انتقال حرارت، ایجاد نقاط دمایی محلی، افزایش افت فشار و خوردگی ناهمگون.
2. عدم رعایت شعاع خمش و فاصله بین فینها و تیوبها
- خطا: خم کردن تیوبها با شعاع کوچک یا فشردن بیش از حد فینها هنگام نصب.
- پیامد: ایجاد تنگی در عبور سیال یا هوا، تشدید رسوبگذاری، کاهش سطح موثر انتقال حرارت و احتمال نشت در محلهای ترکخورده.
3. نصب نامناسب تکیهگاهها و ارتعاشگیرها
- خطا: بیتوجهی به تکیهگاهها، نصب کویل بدون استفاده از پایهها یا جداکنندههای لرزهای.
- پیامد: انتقال ارتعاشات به لولهکشی و اتصالات، خستگی مواد و نشت، کاهش عمر مفید فینها و تیوبها.
4. اتصال نامناسب هیدرولیکی (عملیات جوش، لحیم و اتصالات مکانیکی)
- خطا: استفاده از روش نامناسب اتصال (گرمادهی بیش از حد، لحیمکاری ناقص، اورفلو یا استفاده از رزوه نامتناسب).
- پیامد: نشت مبرد یا آب، کاهش فشار سیال، آلودگی داخلی سیستم و نیاز به تعمیرات پرهزینه.
5. رعایت نکردن شیب مناسب در لولهکشی و مسیر درین
- خطا: نصب افقی بدون شیب مناسب یا بستن مسیرهای درین.
- پیامد: تجمع مایع در نقاط پایین، کاهش تبخیر در اواپراتور، پدیده ضربه قوچ و احتمال آسیب به کمپرسور در سیستمهای تبرید.
6. عدم تطابق جریان آب (کدورت و دبی) با مشخصات طراحی
- خطا: استفاده از منبع آب با دبی یا کیفیت پایینتر از طراحی (وجود ذرات جامد، PH نامناسب یا کلر بالا).
- پیامد: رسوبگذاری فشرده، خوردگی شیمیایی یا الکتروشیمیایی، کاهش انتقال حرارت و گرفتگی فینها.
7. عدم عایقبندی صحیح اطراف کویل
- خطا: نبود یا ضعف عایق حرارتی و رطوبتی روی لایههای اطراف کویل.
- پیامد: تراکم رطوبت (کندانس) در نقاط ناخواسته، رشد کپک، کاهش کارایی و افزایش بار سرمایشی یا گرمایشی.
8. نصب ناقص تجهیزات اندازهگیری و کنترل
- خطا: عدم نصب ترمومتر، فشارسنج، شیرهای تنظیم یا سنسورهای محافظ در نقاط کلیدی.
- پیامد: عدم تشخیص زودهنگام شرایط عملکرد نامطلوب، اشباع یا انجماد اواپراتور و کارکرد خارج از محدوده ایمن.
9. بیتوجهی به فضای سرویس و دسترسی برای بازرسی
- خطا: قرار دادن کویل در محلهایی که دسترسی برای پاکسازی، تست یا تعمیر دشوار است.
- پیامد: دشواری در عملیات نگهداری، افزایش هزینه نگهداری و کاهش طول عمر سیستم.
10. عدم شستوشوی و تست فشار پس از نصب
- خطا: صرفنظر کردن از فلشینگ لولهها، شستوشوی داخلی و تست هیدرواستاتیک پس از مونتاژ.
- پیامد: ورود آلودگی به مدار، افت کارایی، نشتهای پنهان و بروز خرابیهای زودهنگام.
نتیجهگیری کوتاه: برای حصول عملکرد مطلوب و افزایش عمر کویل فینتیوب بهعنوان مبدل آبی، باید انتخاب صحیح محل و جهت جریان، رعایت شیب و تکیهگاهها، کیفیت اتصالات، کنترل کیفیت آب، عایقبندی مناسب، نصب تجهیزات اندازهگیری و برنامه شستوشوی پس از نصب بهدقت اجرا شود. پیشبینی و جلوگیری از خطاهای بالا باعث کاهش خرابی، بهینهسازی مصرف انرژی و افزایش ایمنی سیستم میشود.
