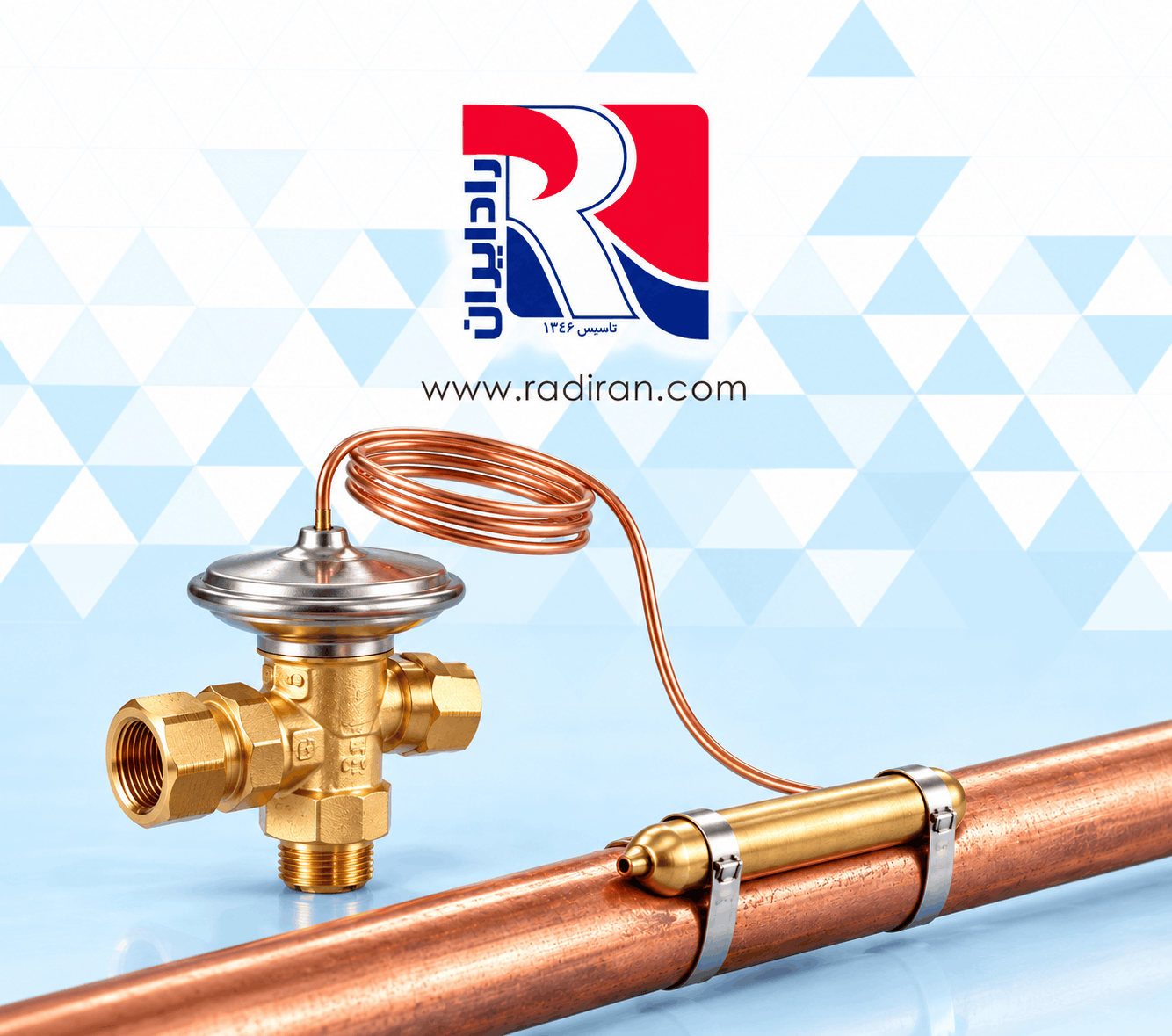

محل صحیح نصب بالب حسگر شیر انبساط ترموستاتیکی
محل نصب بالب حسگر شیر انبساط تأثیر مستقیمی بر کنترل سوپرهیت، تغذیه اواپراتور و پایداری عملکرد سیستم تبرید دارد. حتی اگر شیر به‌درستی انتخاب شده باشد، نصب نامناسب بالب می‌تواند باعث دریافت دمای غیرواقعی و کنترل نادرست جریان مبرد شود.
این راهنما مربوط به شیر انبساط ترموستاتیکی است. محل نصب سنسورهای شیرهای انبساط الکترونیکی باید طبق دستورالعمل همان سیستم تعیین شود.
بالب حسگر چه کاری انجام می‌دهد؟
بالب، دمای سطح لوله مکش را در محل نصب حس می‌کند. شیر انبساط با استفاده از فشار ایجادشده در مجموعه حسگر، فشار اواپراتور و نیروی فنر، جریان مبرد ورودی به اواپراتور را تنظیم می‌کند.
بنابراین، بالب به‌تنهایی سوپرهیت را اندازه نمی‌گیرد؛ بلکه بخش حس‌کننده دمای سازوکار کنترل سوپرهیت است.
۱. بالب را نزدیک خروجی اواپراتور نصب کنید
محل معمول نصب، قسمت مستقیم و افقی خط مکش در خروجی اواپراتور است؛ جایی که دمای لوله نماینده دمای بخار خروجی باشد.
بالب نباید تحت تأثیر گرما یا سرمای تجهیزات مجاور قرار گیرد. نصب آن پس از مبدل حرارتی خط مکش یا نزدیک قطعات حجیم می‌تواند دمایی متفاوت از شرایط واقعی خروجی اواپراتور به شیر منتقل کند.
۲. سطح لوله و تماس حرارتی را جدی بگیرید
سطح محل نصب را از آلودگی، رنگ و اکسیدهای سطحی پاک کنید تا تماس فلز با فلز مناسب برقرار شود. بالب را در امتداد لوله، با بست مخصوص و مطابق دستورالعمل سازنده محکم کنید.
بست شل یا قرارگرفتن بخشی از بالب خارج از تماس با لوله، پاسخ حسگر را مختل می‌کند. هدف، تماس حرارتی پایدار است؛ نه اعمال فشار بیش از حد به بالب یا لوله. اسپُرلن نیز بر نصب محکم روی بخش تمیز و مستقیم خط مکش تأکید می‌کند.
۳. ترتیب بالب و اکولایزر خارجی را درست انتخاب کنید
در آرایش معمول، اتصال اکولایزر خارجی بعد از بالب، در جهت جریان مبرد به سمت کمپرسور قرار می‌گیرد؛ یعنی بالب بالادست اتصال اکولایزر است.
وظیفه اکولایزر انتقال فشار خط مکش به شیر است. بنابراین، محل اتصال آن باید فشار موجود در محل بالب را به‌درستی منعکس کند. فاصله دقیق و استثناهای احتمالی را از نقشه سازنده تجهیز بگیرید؛ عبارت «چند اینچ فاصله» را نباید برای تمام نصب‌ها ثابت در نظر گرفت.
بالادست یعنی نزدیک‌تر به اواپراتور و پایین‌دست یعنی جلوتر در مسیر حرکت مبرد به سمت کمپرسور.
۴. موقعیت ساعتی بالب به قطر لوله و سازنده بستگی دارد

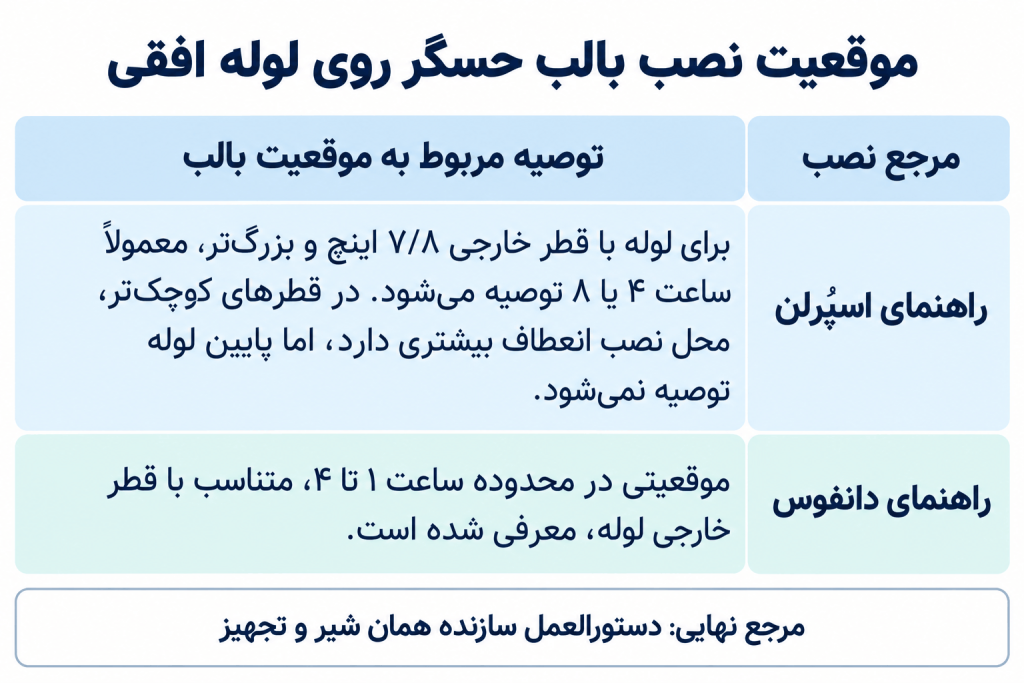

برای بیان محل قرارگیری بالب روی مقطع لوله افقی، از موقعیت‌های صفحه ساعت استفاده می‌شود؛ ساعت ۱۲ بالای لوله و ساعت ۶ پایین آن است.
پس ساعت ۱۲ برای همه لوله‌های کوچک، یک الزام عمومی نیست. نکته مشترک این راهنماها، پرهیز از نصب در پایین لوله است؛ زیرا روغن یا مخلوط روغن و مبرد می‌تواند بر دمای حس‌شده اثر بگذارد.
۵. بالب را از دمای محیط محافظت کنید
بالب باید دمای لوله را حس کند، نه دمای هوای اطراف را. در معرض هوای گرم، تابش یا اختلاف دمای محسوس با محیط، عایق‌کاری مناسب اهمیت بیشتری پیدا می‌کند.
عایق را پس از برقراری تماس مستقیم بالب با لوله نصب کنید؛ هیچ لایه عایقی نباید بین آن‌ها قرار گیرد. نوع و ضرورت عایق‌کاری را مطابق راهنمای سازنده تعیین کنید. برای خطوط زیر صفر، استفاده از عایق غیرجاذب آب از یخ‌زدن رطوبت اطراف بالب جلوگیری می‌کند.
۶. نصب روی لوله عمودی، انتخاب اول نیست
بخش افقی خط مکش معمولاً محل ترجیحی نصب است. اگر چنین بخشی وجود ندارد، نمی‌توان هر نقطه‌ای از لوله عمودی را جایگزین آن کرد.
برای نمونه، راهنمای اسپُرلن در شرایط مشخص، نصب روی بخش عمودی با جریان رو به پایین را مجاز می‌داند. همچنین نصب بالب داخل تله یا پایین‌دست آن را توصیه نمی‌کند؛ زیرا تبخیر مبرد و روغن جمع‌شده در تله می‌تواند دمای حسگر را منحرف کند. محل نصب عمودی و جهت قرارگیری مجموعه بالب و لوله مویی باید از راهنمای همان مدل تعیین شود.
۷. در سیستم چنداواپراتوره، هر بالب باید مدار خودش را حس کند
در سیستم‌هایی با چند اواپراتور، محل بالب و آرایش لوله‌کشی باید به‌گونه‌ای باشد که جریان خروجی یک اواپراتور بر حسگر شیر اواپراتور دیگر اثر نگذارد.
نصب حسگر در نقطه‌ای که دمای جریان‌های مختلف با هم مخلوط می‌شود، ممکن است اطلاعات مناسبی برای کنترل مستقل هر شیر فراهم نکند.
۸. پس از نصب، سوپرهیت را بررسی کنید
بازرسی ظاهری برای تأیید عملکرد کافی نیست. پس از رسیدن سیستم به شرایط مناسب کاری، دمای لوله در محل بالب و فشار متناظر با همان محل را اندازه بگیرید و سوپرهیت را محاسبه کنید:
سوپرهیت = دمای واقعی لوله در محل بالب − دمای اشباع متناظر با فشار همان محل
اگر فشار از نزدیک کمپرسور اندازه‌گیری شود، افت فشار بین محل بالب و نقطه اندازه‌گیری باید در نظر گرفته شود. در مبردهای مخلوط دارای لغزش دمایی نیز برای محاسبه سوپرهیت از دمای نقطه شبنم استفاده کنید.
مقدار هدف را از سازنده بگیرید؛ پیش از تغییر تنظیم شیر، صحت نصب بالب را بررسی کنید.
در رادیران میدانیم نصب صحیح بالب یعنی انتخاب نقطه‌ای که دمای واقعی بخار خروجی اواپراتور را با تماس حرارتی مناسب و کمترین تأثیر محیطی حس کند. دستورالعمل سازنده تجهیز و شیر، مرجع نهایی محل نصب، موقعیت ساعتی و آرایش اکولایزر است.
