کندانسور اتاق سرد
در چرخه‌ی سردسازی، مبرد در کندانسور حرارت خود را آزاد می‌کند. طراحی‌ها و سیستم‌های مختلفی در زندگی روزمره مورد استفاده قرار می‌گیرند. کندانسور مبرد یک جزء مهم در سیستم‌های سردسازی و تهویه مطبوع است. وظیفه اصلی آن این است که حرارت جذب شده توسط سیستم را به محیط اطراف انتقال دهد. کندانسور فشار میعان در چرخه‌ی خنک‌کننده را تنظیم و کنترل می‌کند. بسته به مقدار حرارتی که به محیط اطراف آزاد می‌شود، فشار میعان در سمت فشار بالا در سیستم سردسازی و تهویه مطبوع برقرار می‌شود.
انتقال حرارت از طریق یک مبدل حرارتی انجام می‌شود. از نظر انرژی، استفاده از حرارت ضایعات در اینجا سودمند است.
- کلمات کلیدی: بازیابی حرارت یا پمپ حرارتی –
انتقال حرارت در سیستم سردسازی و تهویه مطبوع توسط یک مبرد صورت می‌گیرد.
- مبرد –
در کندانسور، مبرد از حالت گازی به حالت مایع از طریق آزادسازی حرارت تبدیل می‌شود. از نظر ترمودینامیکی، کندانسور دارای سه ناحیه است:
- ناحیه‌ی کاهش دما (De-superheating zone)
- ناحیه‌ی میعان (Condensing zone)
- ناحیه‌ی زیر سرد (Subcooling zone)
در ناحیه‌ی میعان، می‌توان به اصطلاح صحبت از میعان کرد که به همین دلیل کندانسور مبرد نیز به عنوان کندانسور شناخته می‌شود.
انواع ساخت
کندانسور‌ها در حالت‌ها و طراحی‌های مختلفی موجود هستند. بسته به شرایط نصب در محل، ظرفیت سیستم سردسازی و کاربرد، نیاز به ارزیابی فردی و انتخاب مناسب طراحی برای هر سیستم سردسازی و تهویه مطبوع وجود دارد.
کندانسور‌های مبرد هوایی
کندانسور‌های مبرد هوایی با مبدل‌های حرارتی فین‌دار، متداول‌ترین نوع هستند.

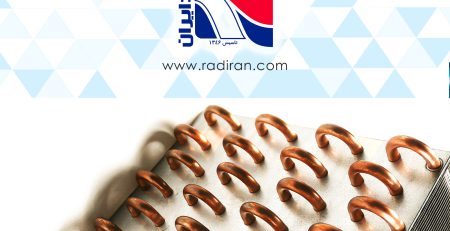

این کندانسور‌ها از یک بلوک با سیستم لوله‌ای تشکیل شده‌اند که بر روی آن فین‌ها نصب یا به آن چسبیده‌اند. لوله‌ها معمولاً دارای طراحی داخلی بهینه هستند. تمام این ویژگی‌ها سطح انتقال حرارت را افزایش می‌دهد و ابعاد خود کندانسور را کوچکتر می‌کند. انتقال حرارت به هوای محیط از طریق سطوح انتقال حرارت خشک با استفاده از فن‌ها یا جاذبه طبیعی انجام می‌شود.
کندانسور‌های مبرد هوایی در پیکربندی‌های زیر قابل دسترس هستند:
- عمودی
- افقی
- V شکل
- به‌طور مستقیم در کانال تهویه
-
