وکیوم سیستم تبرید چیست؟ هدف، تجهیزات و روش ارزیابی صحیح
وکیوم سیستم تبرید فرایندی است که طی آن، با استفاده از پمپ وکیوم، فشار داخل مدار کاهش می‌یابد تا هوا، گازهای غیرقابل‌چگالش و رطوبت از آن خارج شوند. این مرحله معمولاً پیش از شارژ مبرد در نصب اولیه یا پس از تعمیراتی که مدار را در معرض هوا قرار داده‌اند، انجام می‌شود.
کیفیت وکیوم فقط به مدت روشن‌بودن پمپ وابسته نیست. فشار نهایی مدار، رفتار فشار پس از جداسازی پمپ، دمای تجهیزات و وضعیت آلودگی سیستم، همگی در ارزیابی نتیجه اهمیت دارند.
چرا سیستم تبرید باید وکیوم شود؟
خارج‌کردن هوا و گازهای غیرقابل‌چگالش
گازهایی مانند هوا در شرایط معمول کندانسور، مانند مبرد چگالیده نمی‌شوند. حضور آن‌ها می‌تواند فشار سمت دهش را افزایش دهد و انتقال حرارت کندانسور را مختل کند.
افزایش فشار کندانس، بار کاری کمپرسور و مصرف انرژی را بالا می‌برد و ممکن است دمای دهش را افزایش دهد. بنابراین، توضیح مسئله صرفاً با عبارت «جمع‌شدن هوا در بالای کندانسور» دقیق نیست؛ موضوع اصلی، حضور گاز غیرقابل‌چگالش در مدار و اثر آن بر فشار و تبادل حرارت است.
کاهش رطوبت داخل مدار
رطوبت می‌تواند در نقاط سرد، از جمله مسیر شیر انبساط یا لوله مویی، یخ بزند و جریان مبرد را محدود کند. همچنین، بسته به نوع مبرد و روغن و شرایط دمایی، احتمال تشکیل اسید، خوردگی و تخریب روغن و مواد عایقی را افزایش می‌دهد.
پیامد این آلودگی ممکن است اختلال عملکرد، گرفتگی مسیرهای باریک یا آسیب مکانیکی و الکتریکی کمپرسور باشد.
آیا پمپ وکیوم، آب مایع را مستقیماً خارج می‌کند؟
پمپ وکیوم برای تخلیه حجم قابل‌توجه آب مایع طراحی نشده است. در فرایند خشک‌سازی با وکیوم، کاهش فشار باعث می‌شود آب در دمای پایین‌تری تبخیر شود و بخار حاصل از مدار خارج گردد.
اما خروج رطوبت همیشه سریع و ساده نیست. تبخیر، گرما مصرف می‌کند و می‌تواند آب باقی‌مانده را سرد کند؛ در شرایط نامناسب، بخشی از آب ممکن است یخ بزند و خشک‌سازی دشوارتر شود.
اگر آب زیادی وارد مدار شده باشد، وکیوم به‌تنهایی کافی نیست. ابتدا باید علت ورود آب و آلودگی برطرف شود و سپس وضعیت روغن، فیلتر درایر و قطعات، مطابق دستورالعمل سازنده بررسی شود. دمای پایین محیط و رطوبت جذب‌شده در روغن نیز می‌توانند فرایند را طولانی کنند.

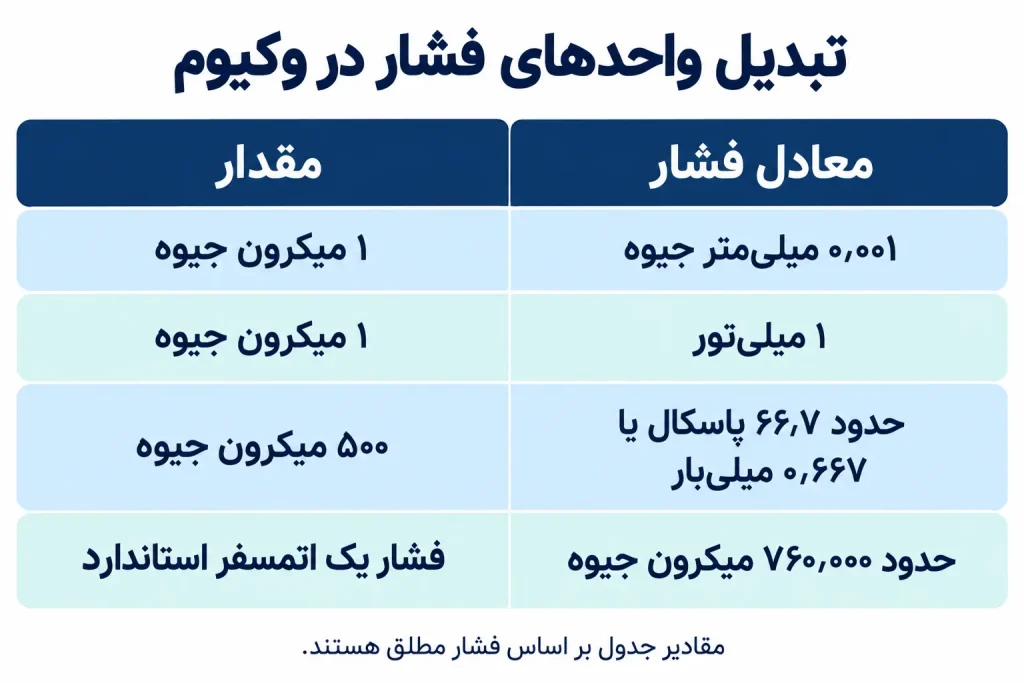

میکرون در اندازه‌گیری وکیوم چیست؟
در کاربرد وکیوم، منظور از «میکرون»، میکرون جیوه و بیانگر فشار مطلق است؛ نه اندازه ذراتی که پمپ قادر به خارج‌کردن آن‌هاست.
هرچه عدد میکرون کمتر باشد، فشار مطلق پایین‌تر و وکیوم عمیق‌تر است.
بنابراین، عبارت «پمپ ذرات ۲۰ میکرونی را تخلیه می‌کند» نادرست است. اگر مشخصات پمپ، فشار نهایی ۲۰ میکرون را اعلام کند، این عدد به فشار قابل‌دستیابی در شرایط آزمون پمپ اشاره دارد؛ نه اندازه ذرات و نه تضمین فشار نهایی کل مدار.
چرا گیج معمولی منیفولد کافی نیست؟
گیج مرکب منیفولد برای اندازه‌گیری دقیق فشارهای بسیار پایین مناسب نیست. قرارگرفتن عقربه نزدیک عدد ۳۰ اینچ جیوه، به‌تنهایی کیفیت وکیوم را تأیید نمی‌کند.
برای ارزیابی وکیوم عمیق باید از وکیوم‌سنج دیجیتال یا میکرون‌گیج مناسب استفاده شود. این ابزار امکان مشاهده فشار مطلق و تغییرات آن پس از جداسازی پمپ را فراهم می‌کند.
وکیوم تا چند میکرون باید ادامه پیدا کند؟
در بسیاری از تجهیزات متداول تبرید و تهویه مطبوع، ۵۰۰ میکرون یا کمتر به‌عنوان هدف وکیوم مطرح است. بااین‌حال، عدد نهایی، مدت آزمون نگهداشت و افزایش فشار مجاز باید از دستورالعمل همان تجهیز استخراج شود.
رسیدن لحظه‌ای به ۲۵۰ یا ۵۰۰ میکرون، هنگام اتصال پمپ، به‌تنهایی کافی نیست. ممکن است فشار نزدیک پمپ پایین باشد، درحالی‌که بخش دیگری از مدار هنوز به همان فشار نرسیده است.
همچنین، یک عدد پایین به‌تنهایی اثبات نمی‌کند که رطوبت مدار به حد قابل‌قبول رسیده است؛ به‌ویژه اگر آب یخ‌زده یا رطوبت جذب‌شده در روغن وجود داشته باشد.
میکرون‌گیج را کجا نصب کنیم؟
میکرون‌گیج را روی خود مدار و ترجیحاً در نقطه‌ای دور از اتصال پمپ نصب کنید تا فشار سیستم را نشان دهد.
نصب گیج مستقیماً کنار ورودی پمپ می‌تواند نتیجه‌ای خوش‌بینانه ایجاد کند؛ زیرا افت فشار شلنگ‌ها، اتصالات و مسیرهای محدودکننده باعث اختلاف فشار بین پمپ و مدار می‌شود.
در آزمون نگهداشت نیز باید پمپ از مدار جدا شود، اما گیج همچنان به مدار متصل بماند.
چه تجهیزاتی به وکیوم بهتر کمک می‌کنند؟
- پمپ وکیوم متناسب با کاربرد: ظرفیت مکش و فشار نهایی قابل‌دستیابی، هر دو اهمیت دارند.
- شلنگ مخصوص وکیوم: مسیر کوتاه‌تر و قطر داخلی بزرگ‌تر، محدودیت جریان را کاهش می‌دهد.
- اتصالات آب‌بندی‌شده: نشتی ابزار و شلنگ می‌تواند با نشتی مدار اشتباه گرفته شود.
- ابزار خارج‌کردن مغزی شریدر: در صورت مجازبودن، خارج‌کردن موقت مغزی با ابزار مناسب، محدودیت مسیر را کاهش می‌دهد.
- دسترسی به بخش‌های مختلف مدار: وضعیت شیرها و قطعات کنترلی باید اجازه دهد همه بخش‌های موردنظر وکیوم شوند.
استفاده از پمپ بزرگ‌تر، محدودیت شدید شلنگ یا اتصال باریک را به‌تنهایی جبران نمی‌کند. اتصال به سمت فشار بالا و پایین نیز در بسیاری از دستورالعمل‌ها برای تخلیه یکنواخت‌تر توصیه شده است.
آزمون نگهداشت وکیوم چگونه انجام می‌شود؟
پس از رسیدن به فشار هدف:
۱. با شیر مناسب، مسیر بین پمپ و مدار را ببندید؛ میکرون‌گیج باید در سمت مدار باقی بماند.
۲. فشار و زمان شروع آزمون را ثبت کنید.
۳. تغییر فشار را طی مدت تعیین‌شده سازنده پایش کنید.
۴. نتیجه را با حد افزایش فشار مجاز همان تجهیز مقایسه کنید.
مدت آزمون و فشار قابل‌قبول باید با هم مشخص باشند. اعلام اینکه «مدار تا ۵۰۰ میکرون بالا رفت» بدون ذکر فشار شروع و مدت آزمون، اطلاعات کافی نمی‌دهد.

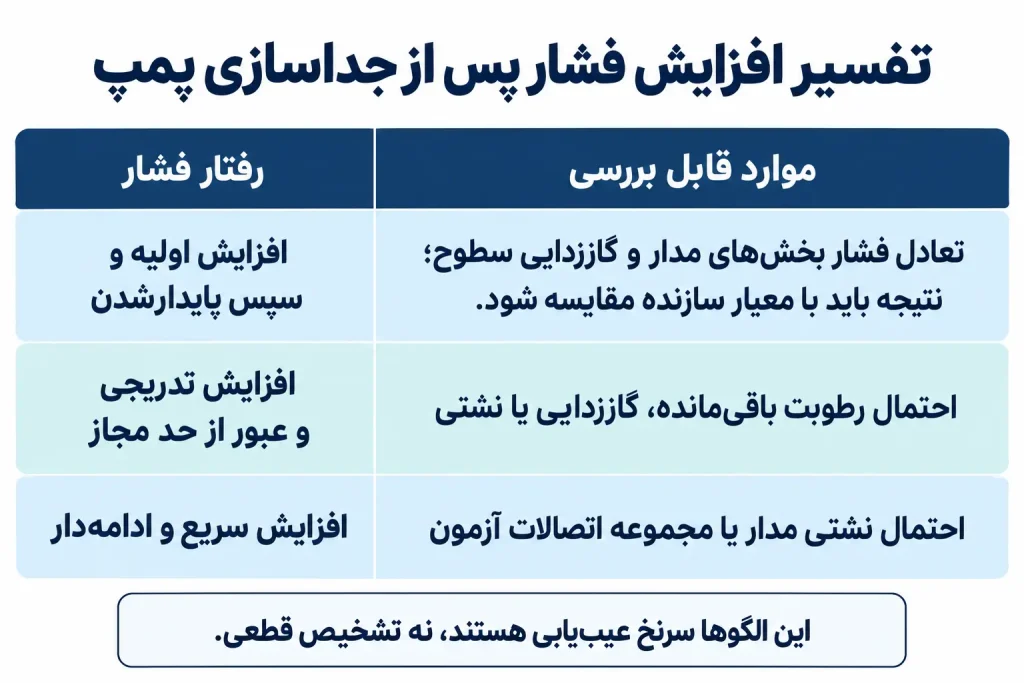

افزایش فشار چه معنایی دارد؟
این الگوها سرنخ عیب‌یابی‌اند، نه تشخیص قطعی. از روی شکل افزایش فشار به‌تنهایی نمی‌توان همیشه نشتی و رطوبت را تفکیک کرد.
آزمون وکیوم نیز جایگزین آزمون نشتی با فشار مثبت نیست؛ اتصال یا آب‌بندی ممکن است در شرایط خلأ و فشار کاری رفتار متفاوتی داشته باشد.
چه زمانی وکیوم چندمرحله‌ای مفید است؟
در مدارهای مرطوب یا طبق الزام سازنده، می‌توان از وکیوم چندمرحله‌ای با شکستن خلأ توسط نیتروژن خشک استفاده کرد.
در این روش، مدار وکیوم می‌شود، سپس نیتروژن خشک به‌صورت کنترل‌شده وارد می‌شود و فرایند تخلیه تکرار می‌گردد. فشار و تعداد مراحل باید مطابق دستورالعمل تجهیز باشد.
نیتروژن رطوبت را از نظر شیمیایی جذب نمی‌کند؛ نقش آن در این فرایند، کمک به جابه‌جایی و خروج بخار آب است. برای شکستن خلأ از هوای محیط یا اکسیژن استفاده نکنید.
چرا وضعیت روغن پمپ وکیوم مهم است؟
روغن پمپ علاوه بر روان‌کاری، در آب‌بندی داخلی آن نقش دارد. جذب رطوبت و آلودگی می‌تواند توان پمپ برای رسیدن به فشار پایین را کاهش دهد.
اگر عملکرد پمپ افت کرده است، موارد زیر را بررسی کنید:
- سطح، نوع و وضعیت روغن؛
- نشتی شلنگ‌ها و اتصالات؛
- تمیزی حسگر میکرون‌گیج؛
- وضعیت گازبالاست مطابق راهنمای پمپ؛
- عملکرد خود پمپ در آزمون ورودی بسته.
از روغن مخصوص توصیه‌شده سازنده استفاده کنید. زمان و روش تعویض، از جمله تعویض روغن در حالت گرم یا هنگام کار، به طراحی پمپ بستگی دارد و نباید برای همه مدل‌ها یکسان فرض شود.
ترتیب کلی کار پیش از شارژ مبرد
۱. در مدار دارای مبرد، ابتدا بازیافت مبرد را با تجهیزات مناسب انجام دهید؛ پمپ وکیوم دستگاه بازیافت نیست.
۲. تعمیرات و کنترل آلودگی را تکمیل کنید.
۳. آزمون نشتی را با روش و فشار مجاز سازنده انجام دهید.
۴. پس از تخلیه کنترل‌شده گاز آزمون، تجهیزات وکیوم و میکرون‌گیج را متصل کنید.
۵. مدار را تا معیار تعیین‌شده وکیوم کنید.
۶. آزمون نگهداشت را انجام دهید و نتیجه را ثبت کنید.
۷. پس از پذیرش نتیجه، شارژ مبرد را طبق روش سازنده آغاز کنید.
از کمپرسور برای وکیوم‌کردن مدار استفاده نکنید و آن را در حالت وکیوم روشن نکنید. اعمال برق یا آزمون عایقی با مِگِر در حالت وکیوم نیز می‌تواند به موتور آسیب بزند.
جمع‌بندی
در رادیران میدانیم وکیوم صحیح زمانی تأیید می‌شود که کل بخش موردنظر مدار به فشار هدف رسیده باشد و پس از جداسازی پمپ، آزمون نگهداشت را مطابق معیار سازنده بگذراند. ثبت فشار نهایی، زمان و نتیجه آزمون، ارزیابی راه‌اندازی و سرویس‌های بعدی را دقیق‌تر می‌کند.
